驱动方式：	手动	结构形式：	直通式
型号：	G41po	规格：	Dn50
商标：	宣达	包装：	泡沫
产量：	198088

?

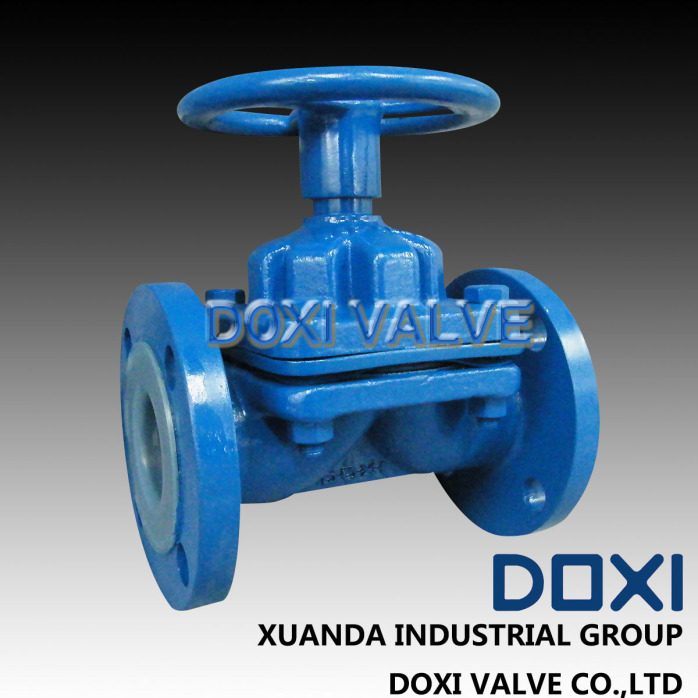

一、 产品简介
?
衬氟隔膜阀是适用于半导体、核工业、石油、化工、医药、食品以及其他防腐工况的行业（专利授权证书编号：ZL?2010?1?0254311.2）
?
衬氟隔膜阀是一种特殊形式的具有截断功能的阀门，在化工、制酸、制碱、冶炼、稀土、农药等行业生产系统中应用较为广泛。
?
设计特点：
?
1. 衬氟隔膜阀与其他阀门最大的区别在于：采用无填料函的构造；衬氟隔膜阀隔膜可是流道内的腐蚀性介质与所有驱动部件处于完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
?
2. 由于隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
?
3. 衬氟隔膜阀的阀体内腔为全氟隔膜，因此具有优越的耐腐蚀的特点。
?
4. 由于密封件为富有弹性的四氟隔膜，因此还具有较好的密封性和最小的关闭力。
?
5. 本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其他驱动零件等组成。
?
6. 阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
?
二、适用领域
?
1、化学工厂：**·**·**·醋酸·碱氯水·磷酸
?
2、食品工厂：啤酒·酒·调味料·巧克力
?
3、药品工厂：维他命药品·***
?
4、煤气工厂：*化氢·亚**气体（干·湿）
?
5、 溶剂工厂：甲醛·苯·二甲苯·乙酸乙酯·*****
?
三、标准规格
?
1、阀门标称直径范围： DN15-DN300
?
2、适用法兰规格：JIS?10K?ASME?150L B
?
3、 最高 使用压力： 1.0MPa
?
4、使用温度范围：-20 ℃ ~150 ℃
?
5、密封试验压力： 1.1 MPa
?
6、强度试验压力： 1.5 MPa
?
7、 主要材质：阀体WCB， 衬层 PFA
?
8、 涂装式样： 环氧树脂
?
